SCPH-50000NBを修理する
友人から譲ってもらったジャンクPS2(SCPH-50000)ですが、
軽く調べてみたところある程度原因が分かったので修理してみました。 |
 |
とりあえずは症状を確認してみないと始まりません。
友人は｢CDもDVDも読みこまねぇ。こりゃダメだ｣と言ってましたが果たして…・・
さっそく試してみます。
PS2｢ウイィィーーン｣
｢カチッ カチッ カチッ カチッ カチ…｣
10回くらいトライするもCD,DVD共に読む気配まったく無し。
だいたいDVDが読めなくてもCDは読めるんだけどなぁ…

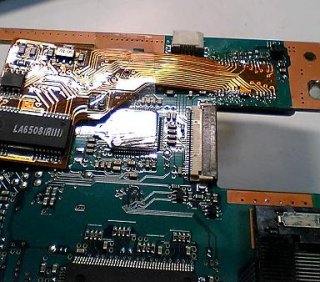

と思って検索してみるとSCPH-50000の持病らしく、発熱で｢LA6508｣というICが逝ってしまうらしい。
｢LA6508｣はピックアップのドライバICなので全てのメディアが読めなくなってしまうという訳だ。
ちなみに｢Romeo-Mod｣という処理をすると突然死を未然に防ぐことが出来ますが、
50000番台全てに対策が必要という事でも無く、

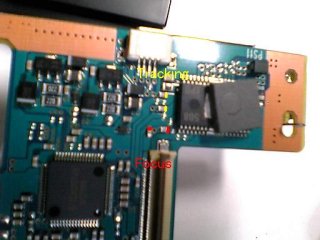

Focus間とTracking間の抵抗値が4〜5Ωの基盤は対策不要らしいです。 |
 |

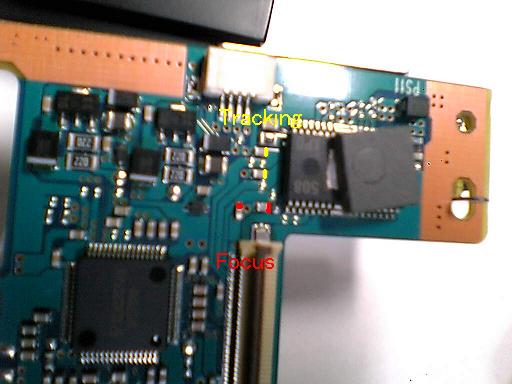

(クリックで大きい画像出ます。)
故障箇所の検討がついたので確認してみます。
確認方法としてFocus間とTracking間の抵抗値を計るのですが、測定不能。
多分死んでます。
代用品はヤフオクで売ってる方が居るようです。送料含めて含めて2500円でした。 |
 |

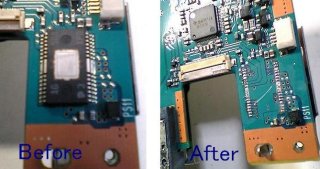

ICの足に半田を流しブリッジさせます。
そして、はんだを溶かしながら足を針ですべて上げた後、吸い取り線で余分なはんだを吸い取っておきました。
少し針で基盤を削っちゃいましたが、結構きれいに剥がせてますよ？
心配な人は片面実装IC剥がしキットなる物があるそうなので、使ってみてはいかが？
|
 |

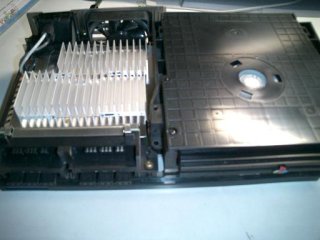

発注したICが届いたのでPS2に取り付けて修理です。
鏝にはんだを少し乗せて素早くなぞってはんだ付けしました。
実はこのときフレキ部を損傷してしまいました○|￣|＿
パターンを追っかけて事なきを得ましたが注意が必要です。 |
 |

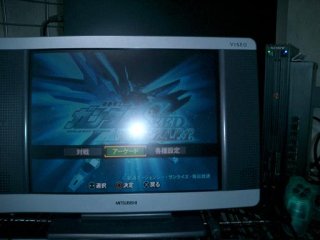

バッチリ動いてます!
動作音も静かでナカナカ良さそう。
ちなみに動作確認ソフトは｢ガンダムSEED 連合vsZ.A.F.T｣なんですけど、
このゲーム隠し機体が多すぎっス。何体居るんだよ＿|￣|〇 |
|
